锂电池涂布机辊是用来将正极、负极、隔膜等材料涂布在铝箔或铜箔上的设备。其主要作用是控制导辊的涂布厚度及精度，保证电池精确成型。涂布机辊的平行度是影响电池性能的重要因素之一。平行度不高会导致电池内阻变大、容量下降、安全性降低等问题。

  在多辊设备的安装过程中，实际的安装精度将直接影响产品的质量和产量，如果各辊的平行度达不到要求，会造成板带材的张力不均，卷取机卷材不齐，甚至断带。常用的平行度检测方法有不足之外，在多辊设备安装时，我们采用了新方法，提高了安装精度。

操作流程：

1） 将激光发射器D22 放到一个三角架上

2） 90 度棱镜D46 放到另一个三角架上调整激光发射器，保证激光线1 和激光线2 平行

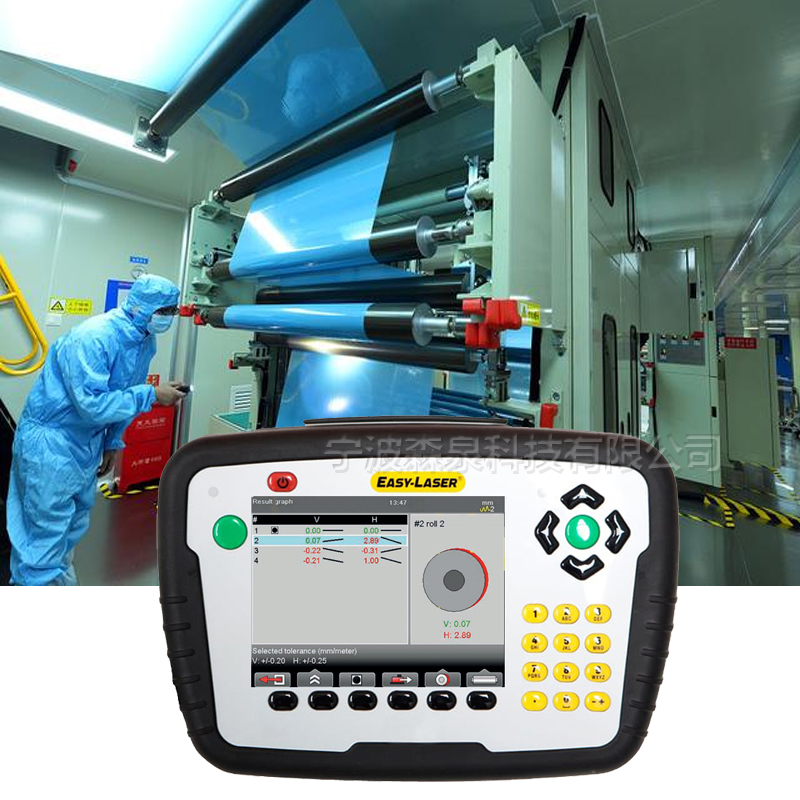

3） 依次将激光接受器用磁座固定到每个辊子的首尾2个位置，读取数据主机自动计算每个辊子相对激光线1 和激光线2 的斜率

4） 主机自动给出两个辊子间的平行度情况，并能存储1000 个结果，可以和电脑通讯。导轨最大跨度可达40米，加中间过度辊可无限延长 ，加中间过度辊可无限延长 ，加中间过度辊可无限延长 ，加中间过度辊可无限延长 。

辊平行度测量视频

实地测试案例：

2.调整入射线光线

3.测量平行度和重复精度

4. 平行度测量结果显示

结果说明：  a. 被测辊 被测辊 1为基准辊

         b. 被测辊 被测辊 2&3系同一根辊重复测量两次

结论：       a. 仪器可测量辊平行度

           b. 重复精度  0.01mm
