瑞典EASY-LASER激光测量技术在船舶和造船厂的应用领域
来源:宁波森泉科技有限公司 | 作者:宁波森泉科技有限公司 | 发布时间: 2024-06-07 | 157 次浏览 | 分享到:

Easy-Laser为不同类型的船舶推进系统(如螺旋桨轴、吊舱和喷水器)提供了对准系统。除此之外,我们还可以为各种其他应用提供解决方案,如直线度和平面度。

1、完整但定制的解决方案

我们的海洋行业激光测量系统用于建造新船舶和维护工作。一个主要优势是能够将不同Easy-laser测量系统的部件组合在一起,为不同类型的用户优化功能,而不必投资于几个不同的完整系统。例如,将轴对中系统与激光发射器相结合,用于平面度测量和传动系直线度。它具有成本效益,对于只需要学习一种测量系统的技术人员来说是一个优势。传动轴传动系统可能由不同的部件组成,具体取决于船舶设计:传动轴、轴承支架、船尾管、齿轮箱、电机和联轴器。

①相对于船尾管的对准;

②轴承轴颈的测量;

③轴对准;

④电动机的安装和检查;


2、传动轴和齿轮箱的对齐

传动轴与主机或齿轮箱的对中是通过轴对中设备进行的,测量装置安装在联轴器的两侧。测量装置使用轴或联轴器周围的链支架安装,或使用坚固的磁铁底座安装。在某些情况下,可以将其中一个测量设备放置在电机的飞轮上。Easy-Laser的测量程序可以在轴旋转40°的情况下进行测量。如果轴很难旋转,或者管道连接或其他船体组件挡住了去路,则有用。测量结果显示了如何对电机/变速箱进行垫片和调整,以使传动系保持平直。使用Live值调整到正确的位置。

3、轴承轴颈与船尾管的对准

当轴沿着中心线拆除时,激光束可用于船尾管和轴承轴颈。这就是我们所说的孔对齐。用于此目的的测量系统示例有Easy-Laser®E950。由于测量是在轴承的中心进行的,因此仪器适用于小直径和大直径的轴。

测量方法基于将激光发射器安装在船尾管一端的轴向表面上(或齿轮箱法兰上或最终支撑轴承中),并将探测器单元放置在轴承轴颈中。记录测量值,测量程序进行计算,然后显示垂直轴和水平轴上的位置,以及第一个和第二个“斜率”(如有必要)。当在陆地或码头上进行调整时,如果需要,可以输入补偿值,以与船只在水中时的轴承位置相对应。

如有必要,还可以检查轴承的圆度。最好使用带有测量探针的支架进行测量,请参见图。

Easy Laser可用于测量轴承间隙:将一个测量单元安装在轴上,另一个安装在机器的固定部件上。然后抬起轴并读取所有间隙。

在喷水驱动系统上,可能需要对准安装法兰(即垂直于轴中心线的表面)。然后需要具有集成角棱镜的激光发射器,例如Easy laser D25。

4、电机的安装和检查

电机必须安装在平坦的底座上,并为脚部提供平坦的平行支撑表面。最好使用带扫描的激光发射器(如Easy laser D22)和平整度软件检查平面度。这适用于电动机和柴油发动机。

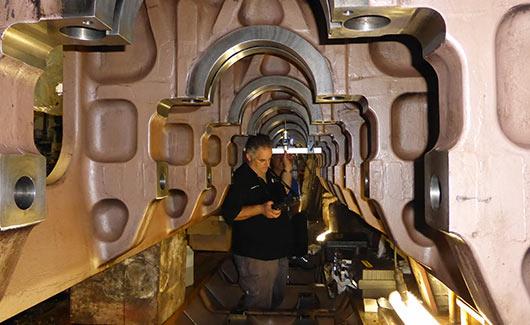

检查柴油发动机的主轴承和凸轮轴承的直线度。这是通过Linebore系统完成的。一种间接测量是检查电机底座的直线度,这可能表明机器设置/安装不正确。

5、皮带驱动系统

例如,在汽车渡船中,驱动系统有时可以包括强大的滑轮(见图)。基于激光的测量系统,如Easy Laser®XT190,非常适合这种特殊类型的应用。船上也可能有其他由皮带提供动力的系统,这些系统需要对齐,以消除振动、提高效率并延长皮带更换之间的时间。

6、回转支承平面度测量

用于货物装卸的起重机安装在旋转底座上,带有回转支承环。这些可能在陆地上,也可能永久在船上。轴承必须是平的,起重机才能正常工作。这可以通过“法兰平面度”软件、扫描激光和检测器进行检查。使用超级磁铁将变送器直接安装在轴承上,然后将探测器放置在轴承周围的选定点,并记录测量值。软件会自动计算最佳拟合结果,以实现最佳调整。您也可以手动移动零点,以找到需要最少工具工作的值。

有时,起重机可能在必须平行且水平的轨道上运行。使用Easy-Laser,您可以确保情况确实如此。

7、船上需要调整的其他机械

支撑系统中的旋转机械,如柴油发动机/发电机、舱底泵和原油泵等,与传动系的轴对齐设备相同。无论船舶是在码头还是海上(有时工作会受到船舶在水中运动的影响),测量系统都能提供相同的高质量对准结果。使用Easy-Laser,您还可以检查方向舵、泵、电缆绞盘和绞盘底座的平整度。

8、针对不太常见的对齐问题的定制解决方案

Easy-Laser在造船厂测量和校准领域拥有丰富的知识。我们为“单轴承传动系统”开发了对齐解决方案,也为带有无切削轴承(水润滑橡胶轴承)的传动系统开发了定制解决方案。

根据您需要调整的应用程序,我们可以组合一个满足您特定要求的测量系统。通过以智能的方式组合孔对齐系统和轴对齐系统等部件,您可以获得极具成本效益的解决方案。这使得Easy-Laser非常适合承担各种任务的服务公司和机器安装人员。现场校准就是一个很好的例子,他们使用Easy-Laser,是海洋应用领域的专家。

9、船舶和造船厂的进一步应用领域

•方向舵底座可以与中心线对齐,角度正确。

大型舱盖铰链的中心线(孔对齐)。

船体延伸部分的对齐。

  用于装载/卸载散装材料和液体的泵系统和运输工具。
